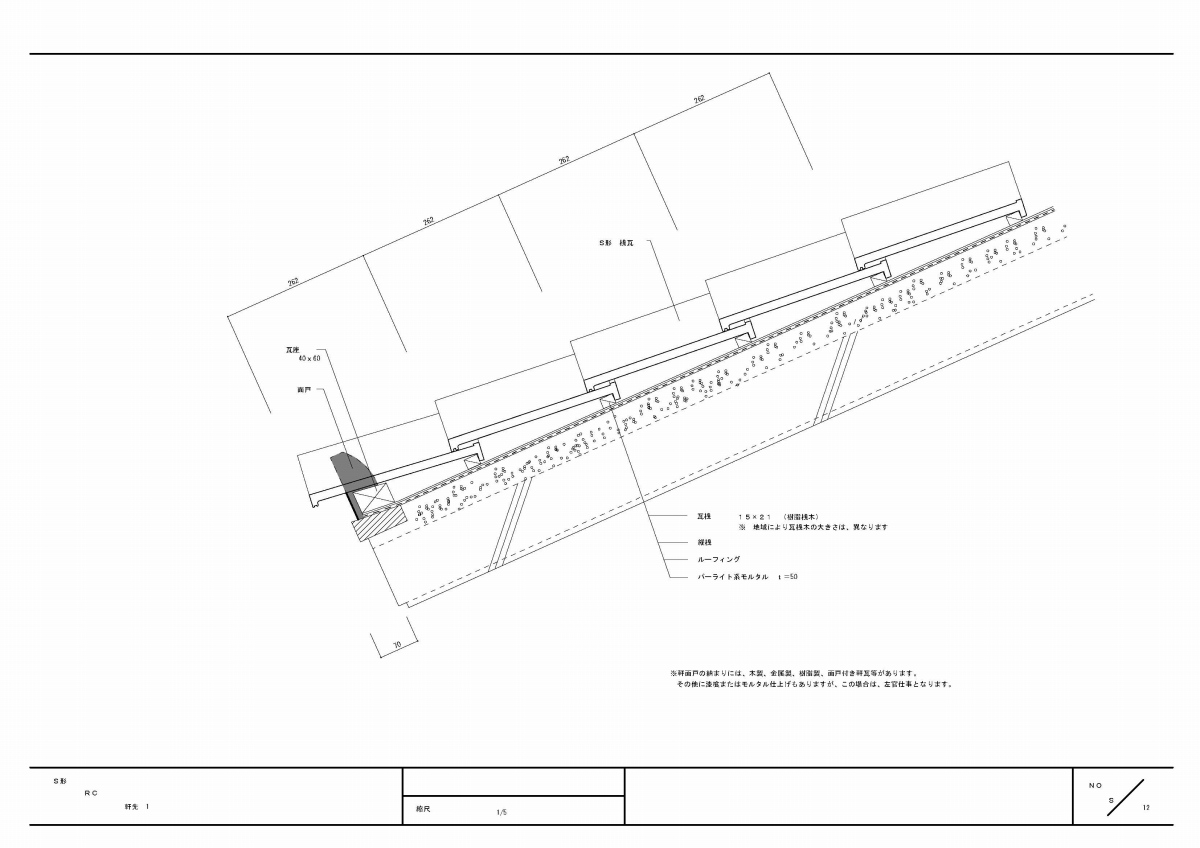

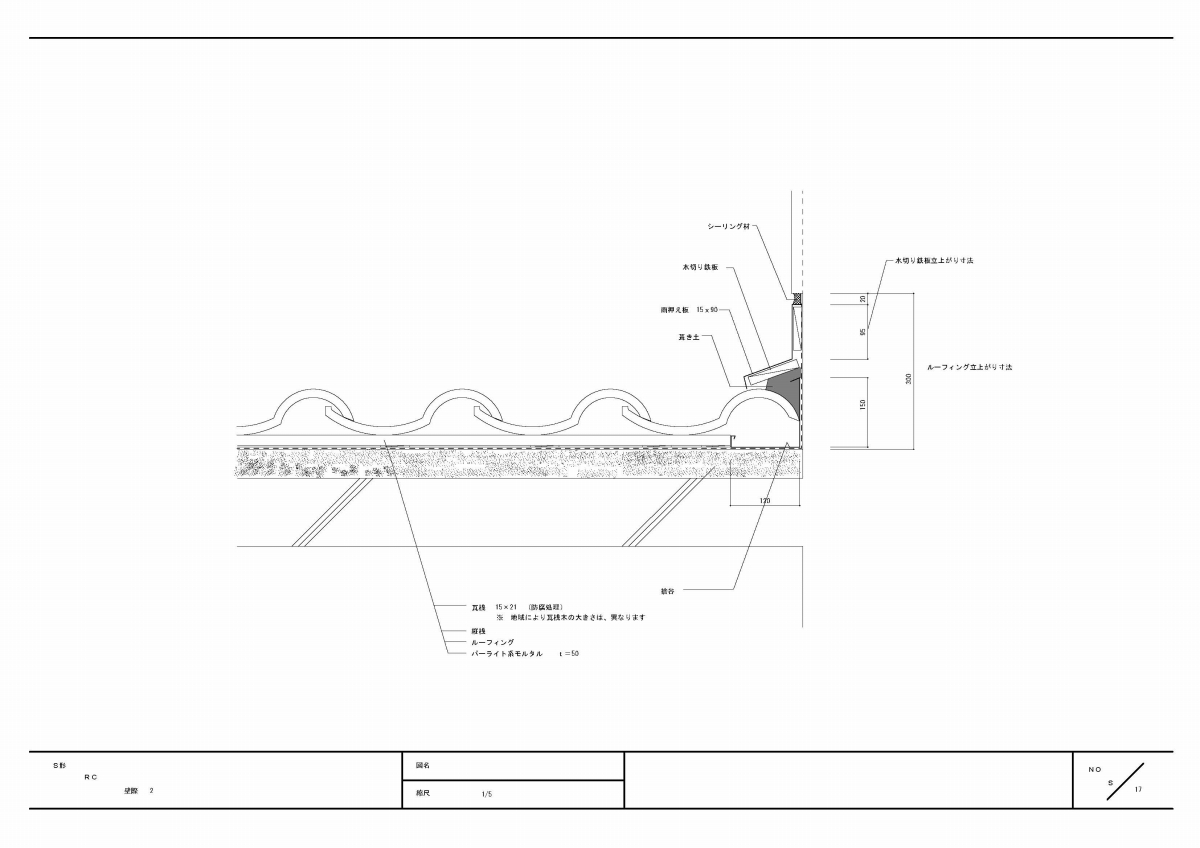

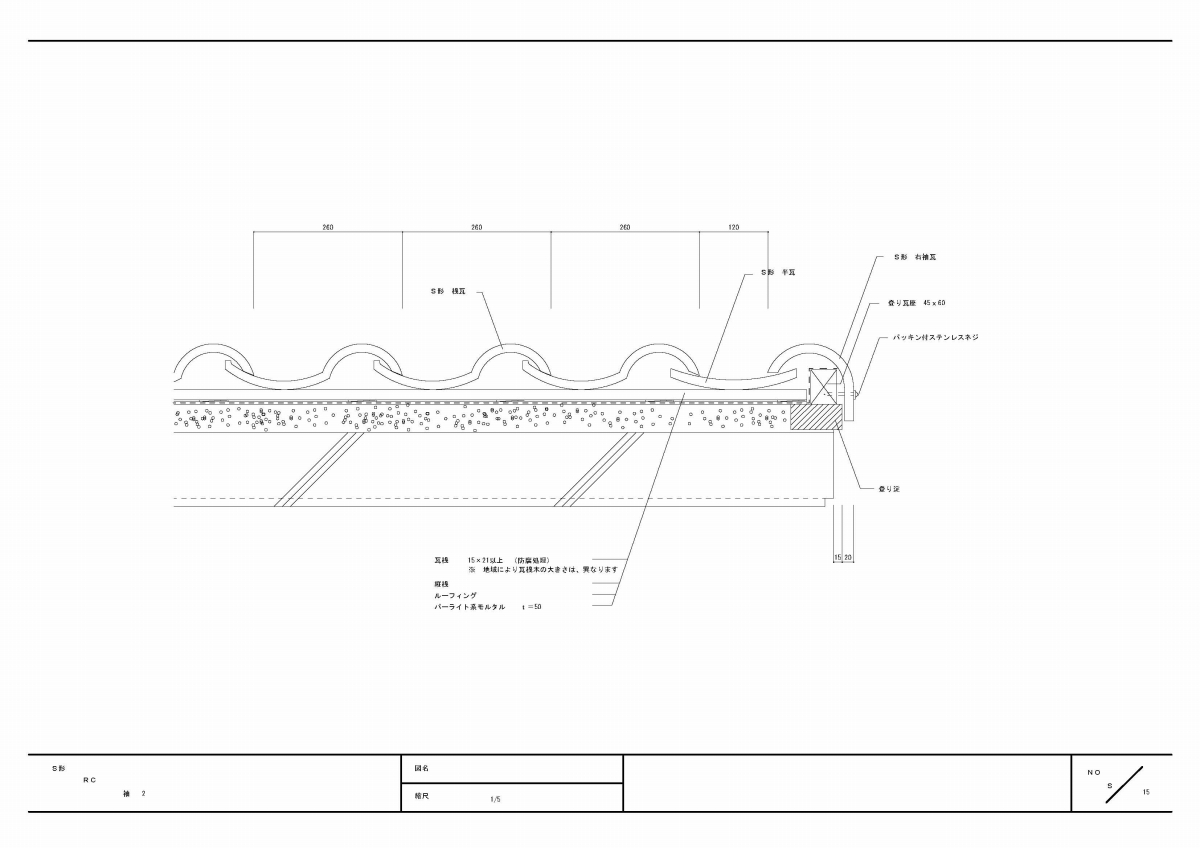

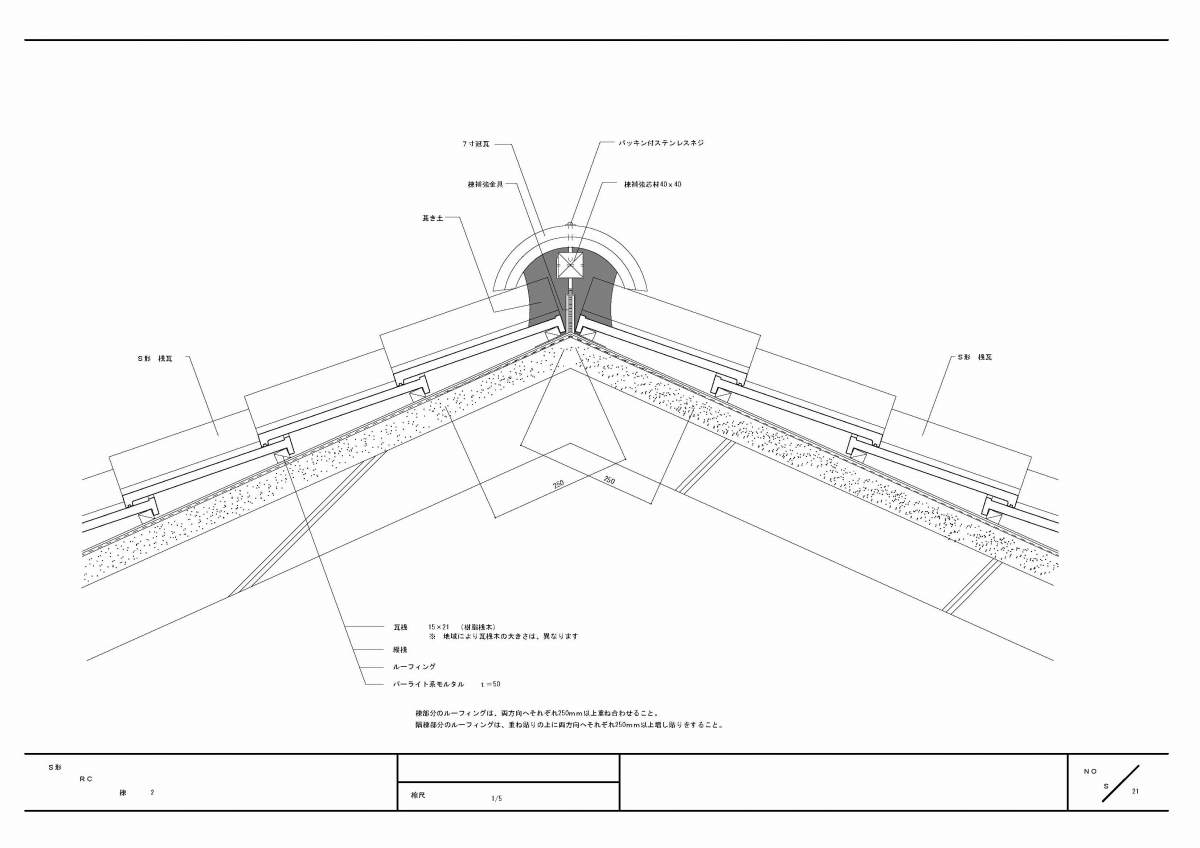

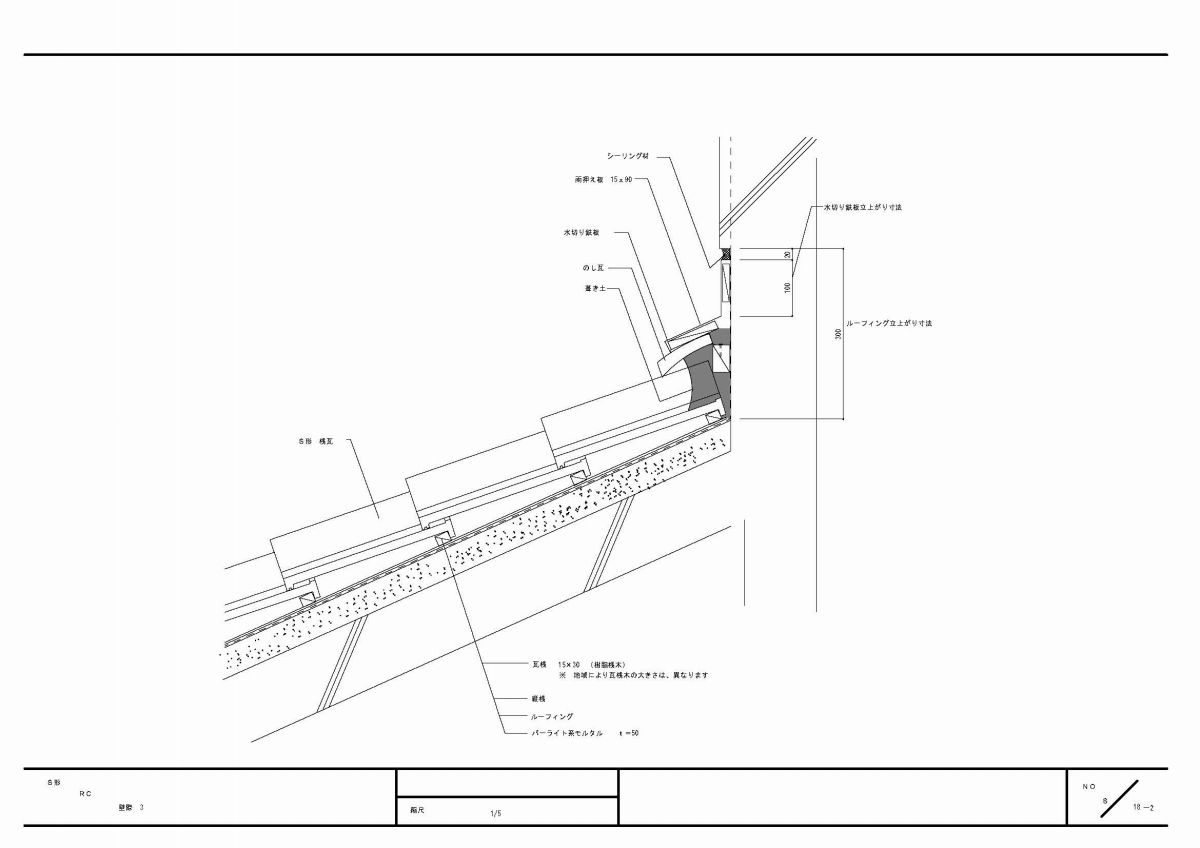

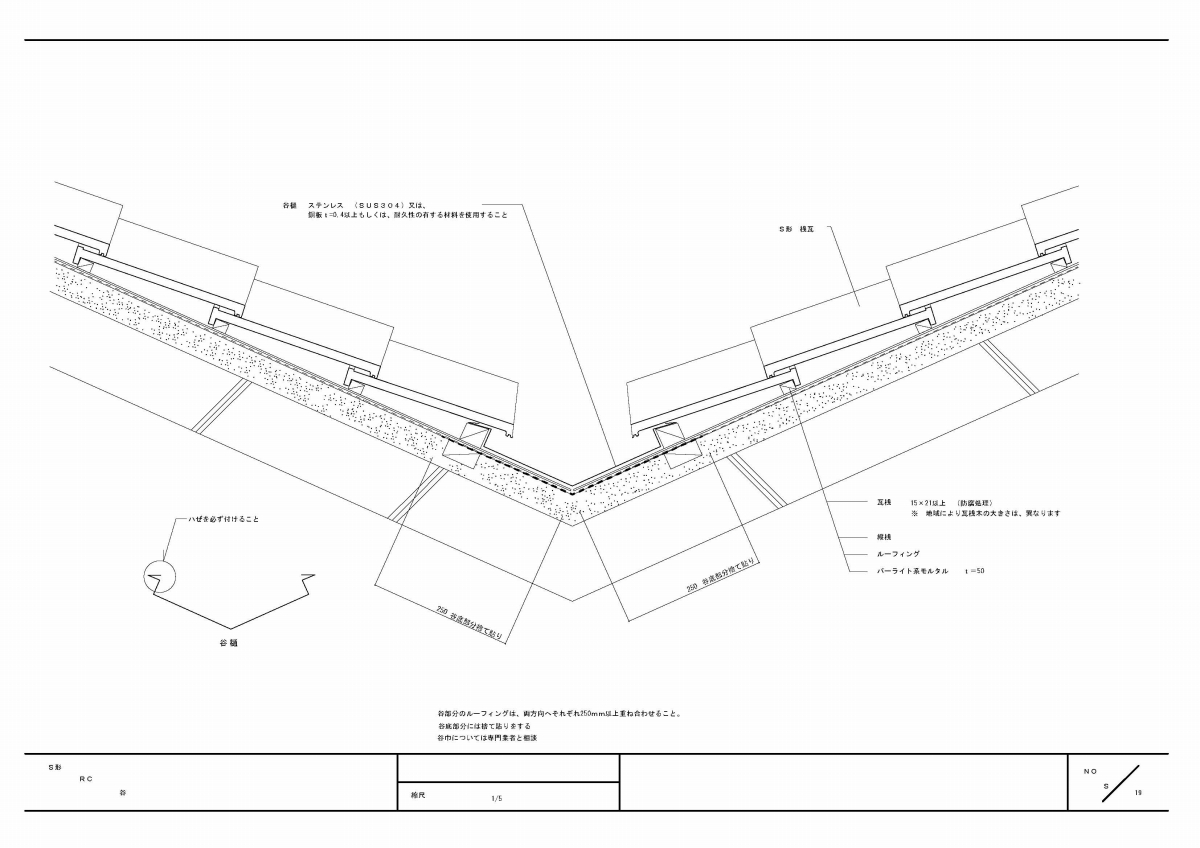

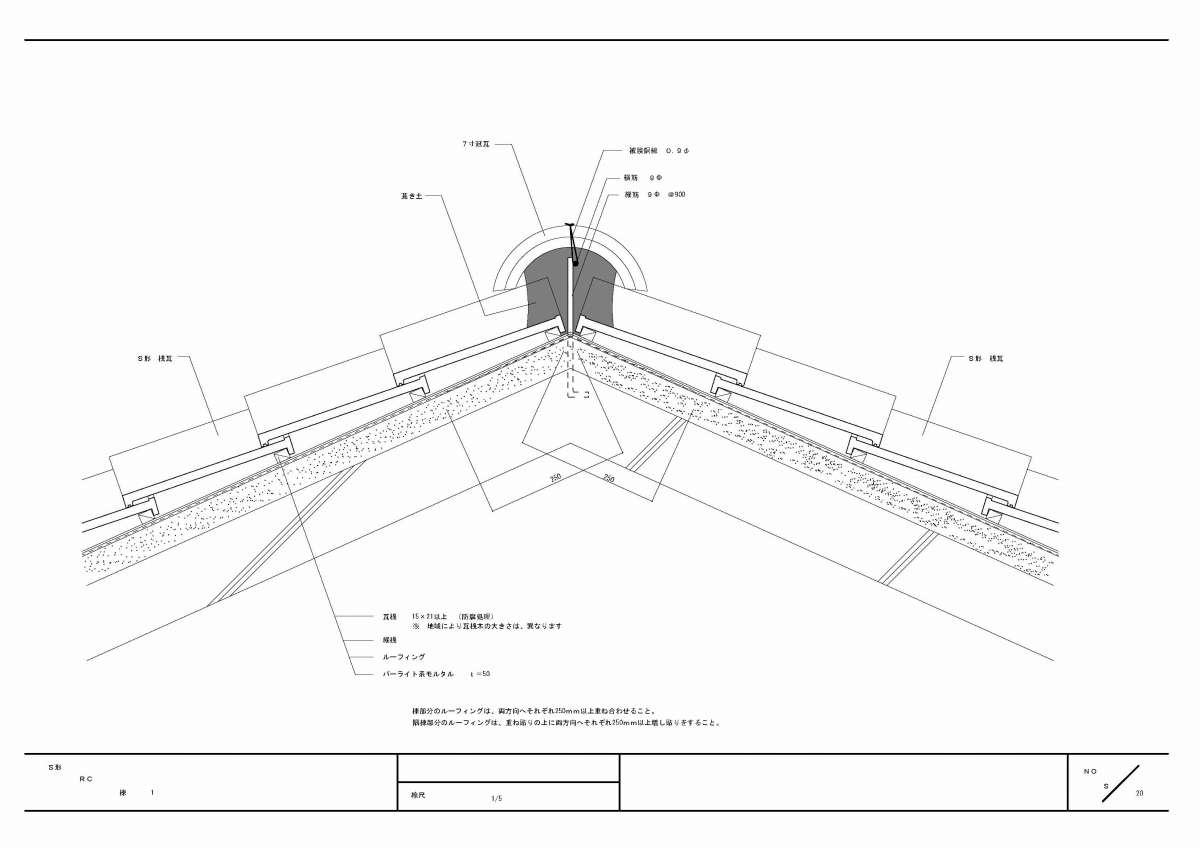

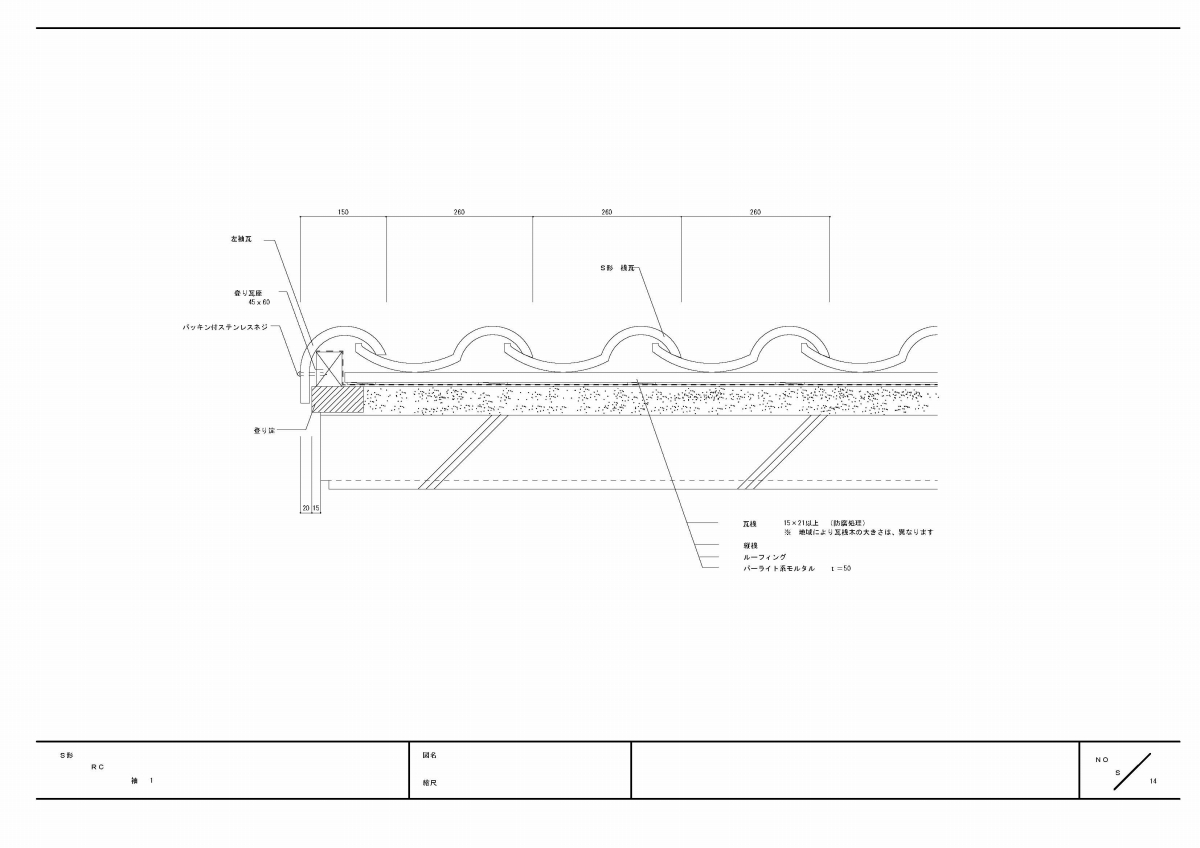

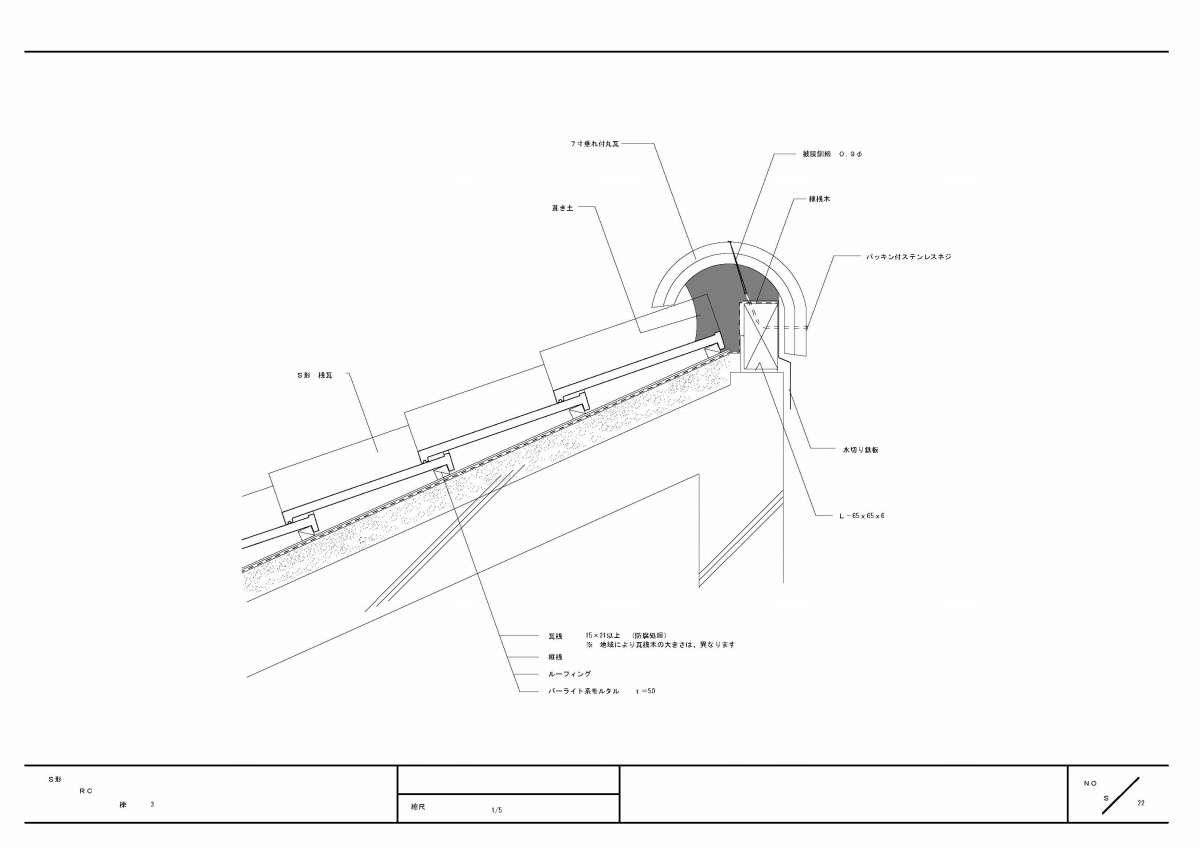

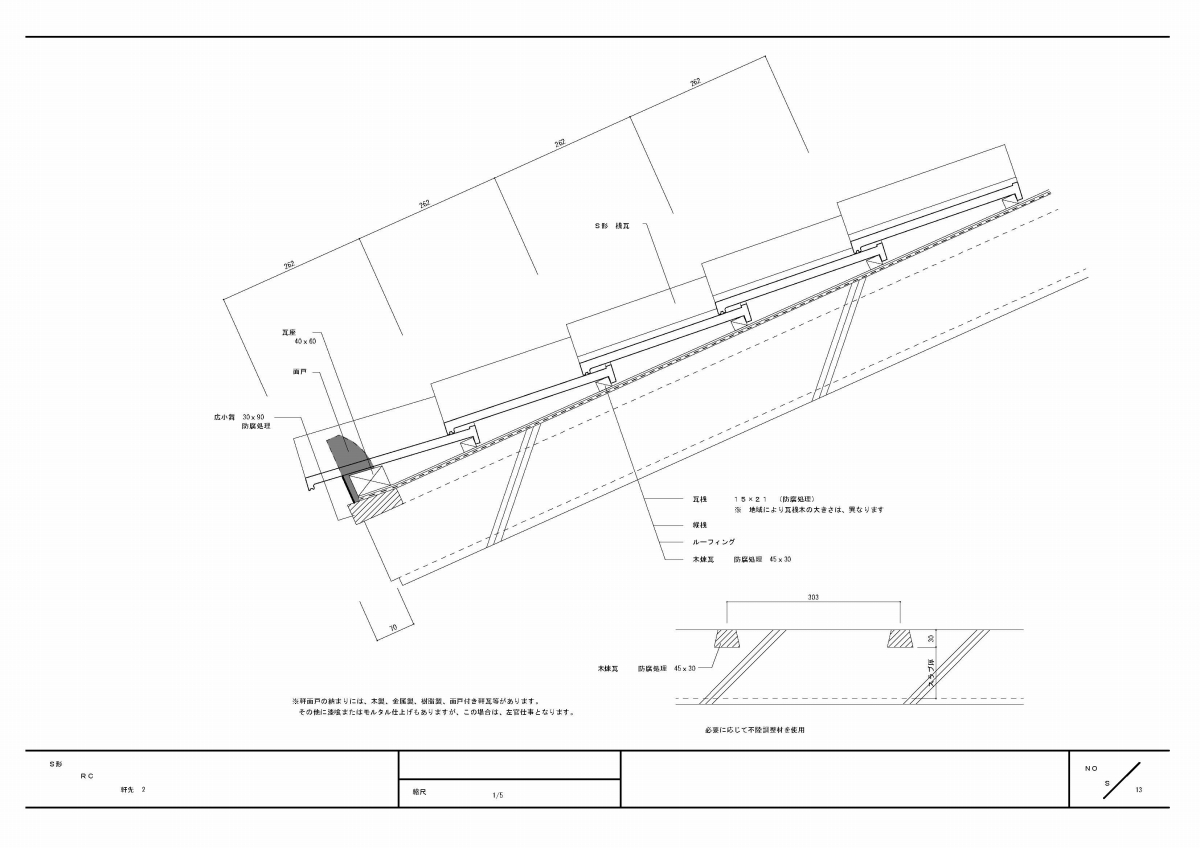

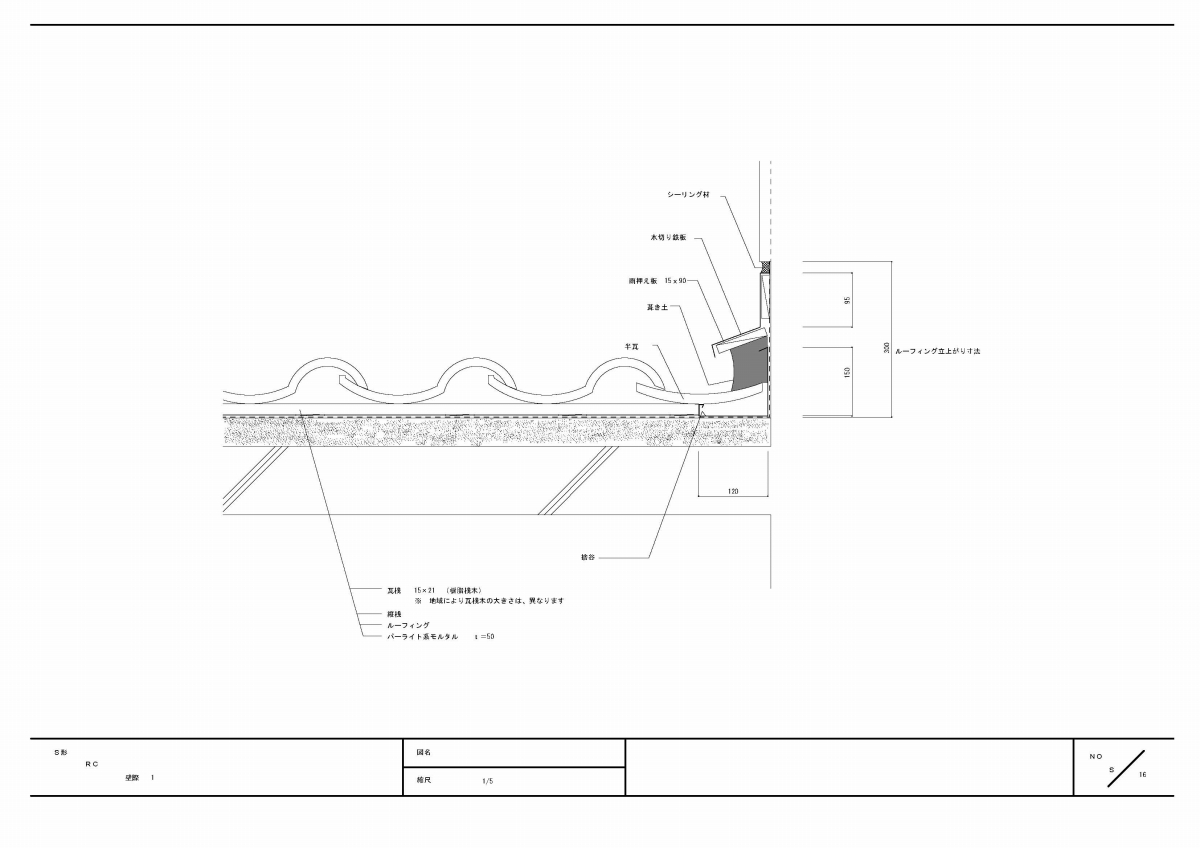

Ｓ形−49A−ＲＣ 部分詳細図 軒部１   軒部２   左袖部 右袖部   壁部１   壁部２ 壁部３   谷部   棟部１ 棟部２   棟部３

---

	DXFファイルのダウンロード		JWWファイルのダウンロード		JWKファイルのダウンロード		PDFファイルのダウンロード
【注】 リンクボタンをクリックしてもダウンロードが出来ない場合は、 ボタン上でマウスを右クリックし、《対象をファイルに保存 》 を選択して下さい。
その際、IE（インターネットエクスプローラー）で、保存するファイル名に拡張子が無い場合、該当の拡張子を追記して保存してください。 例えば保存するファイル名が［ jw11 ］（またはjw11.htmなど）となっている場合、［ jw11.jww ］と拡張子『.jww』を追記して保存してください。

---
